【電動蝶閥】高性能蝶閥結構和原理

高性能襯膠蝶閥

　　高性能襯膠蝶閥是一種結構精巧的襯膠蝶閥,特別適用于各種自來水、工業水、污水、空氣、暖通空調、城市煤氣、液化石油氣的流量和壓力的調節或開關控制。關閉時,閥門為零泄漏。

1.其閥座結構采用獲得世界性專Li的COS曲線密封結構，減少了閥板與閥座的磨擦,降低了執行機構扭矩,延長了座環的壽命。其密封過程相當于雙偏心閥門。

2.該電動蝶閥的閥板密封面為球面，這樣在密封時，接觸相當平滑,特別是軸問密封處的摩擦減小了，使座環的壽命大大延長。

3.座環內的金屬嵌入環可以在閥桿受不平衡力作用而傾斜時，自動封閉閥桿與座環間的縫隙,消Chu軸向泄露的可能性。

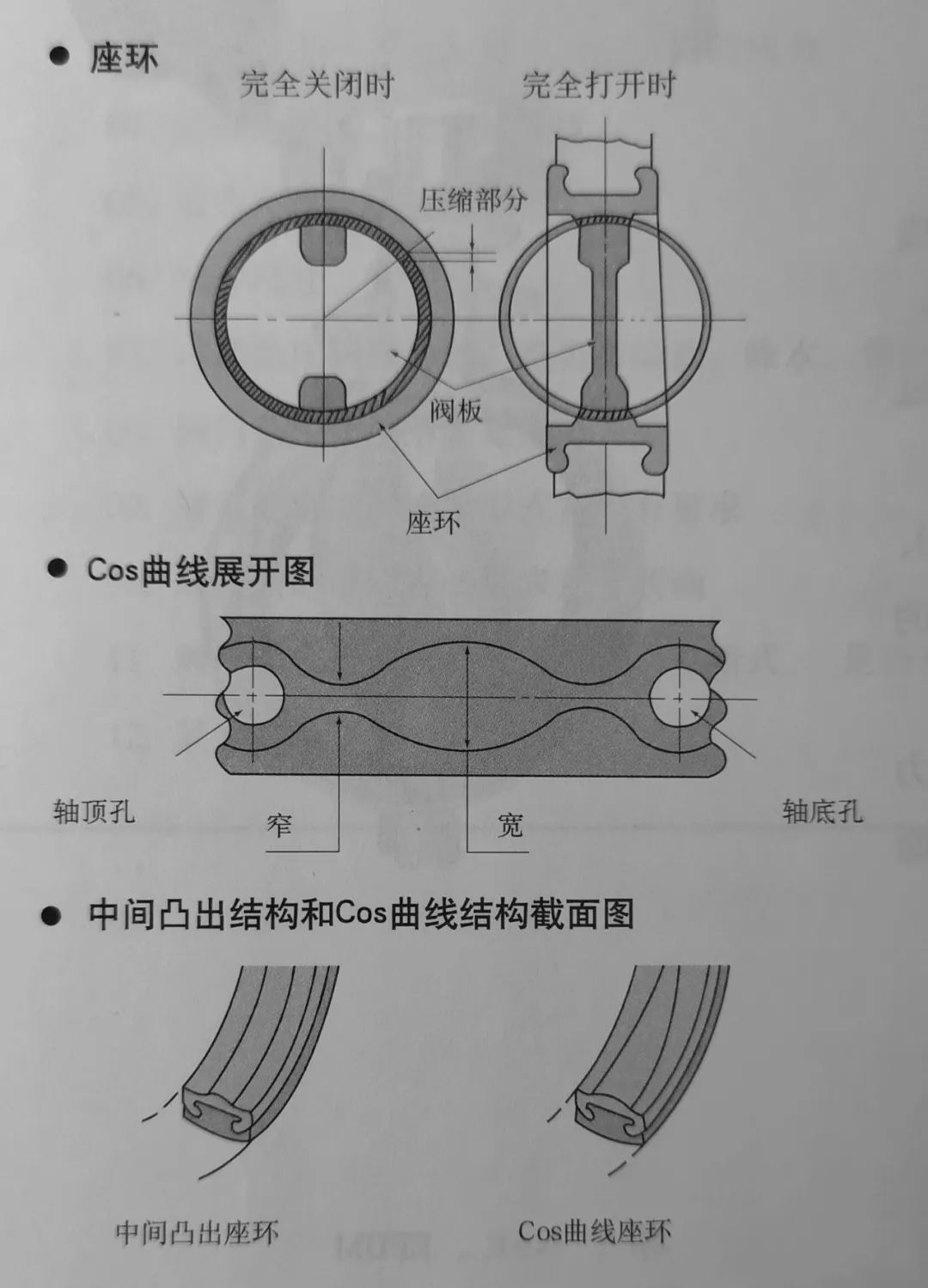

COS曲線

　　COS曲線密封結構,使閥板在密閉前無扭矩的增加,當密閉時閥板與座環在360度的圓周上同時接觸,由此減小了摩擦,降低了扭矩,延長了座環的壽命，保證了蝶閥可以長時間的保持零泄露。同時因?yàn)闇p小了摩擦,降低了扭矩,可以使用小功率的驅動器，從而降低了用戶的成本。

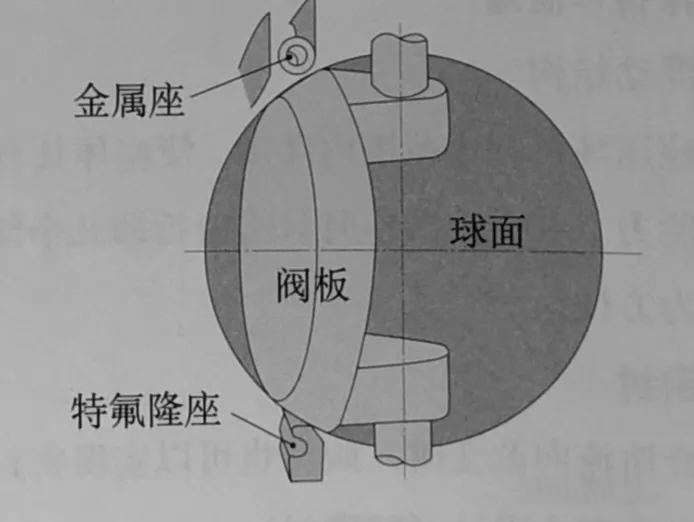

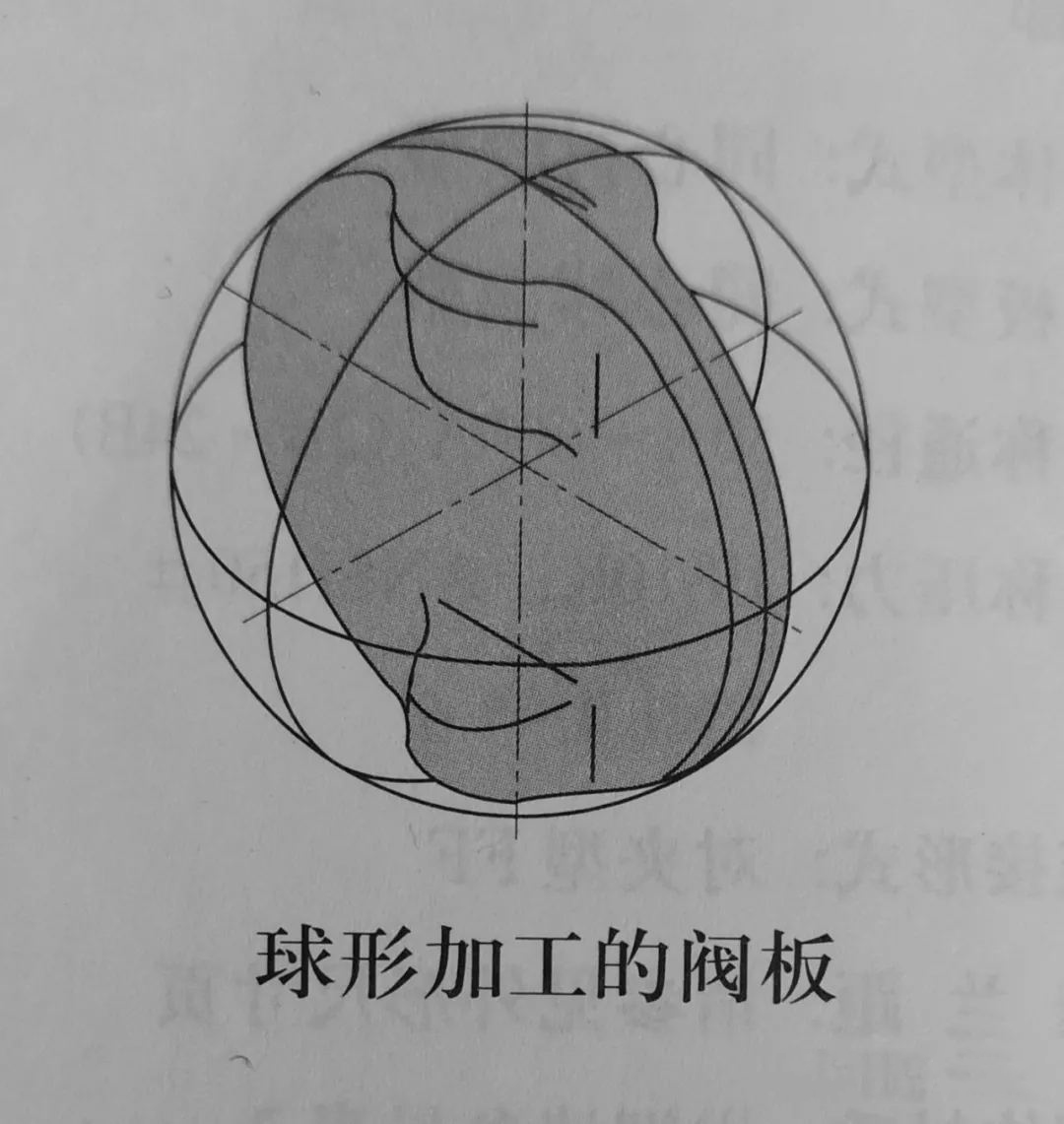

球形加工的閥板

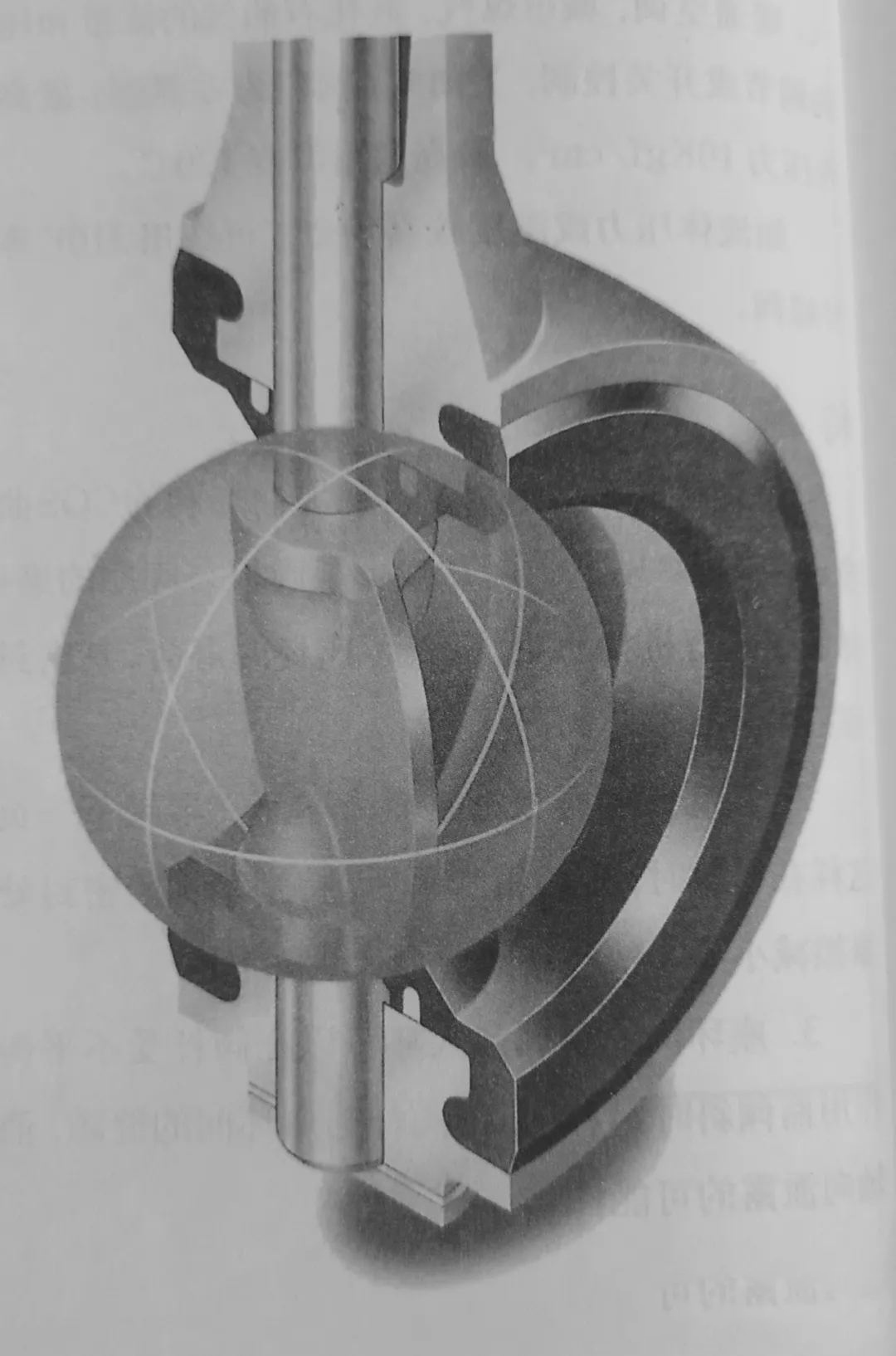

　　閥板是按一個完整的球形加工而成,密封面的每一部分都是球面的一部分,閥板與閥環是以同一球面加工的,兩者之間間隙小,無摩擦,閥板平穩地旋轉,即使是閥板的上、下頂端處的軸向密封面處也不例外,這樣的密封面在密封時,盡管有接觸,卻是相當平滑,所以力矩減小了,密封性能改善了。

高性能襯特氟隆蝶閥

　　高性能襯特氟隆蝶閥是一種閥體內腔全襯特氟隆的蝶閥,廣泛適用于具有衛生要求的食品、生物醫藥、電子行業的各種流體的流量和壓力的調節或開關控制,以及化工領域各種強酸、強堿、強腐蝕性氣體的控制,具有超群的耐久性、優良的密封性能、良好的抗腐蝕能力,閥關閉時能達到零泄漏?？蛇_(dá)口徑600mm，可達工作壓力10Kgf/cm2，可達適用溫度200℃。

全襯特氟隆的閥板和閥座

　　閥內所有接觸流體的部位都襯有特氟隆,包括閥桿上下兩端都包有特氟隆,以防止流體沿閥桿滲出。

分離型密封設計

　　密封環設計是橡膠和特氟隆各自獨立的,卻又相輔相成地增強了密封性能,橡膠使用使密封件具有了彈性,并使橡膠的用量減少,消Chu了由于溫升而使橡膠膨脹將閥板卡死在關閉的位置的可能性。

新的結構設計提高了密封性能

　　1.厚度3mm以上的PFA能有Xiao的防止各種氣體的滲透現象,抗腐蝕性Ji強。

　　2.上下填料函內各增加一只強Li彈簧,克服了溫度起伏變化對密封的影響。

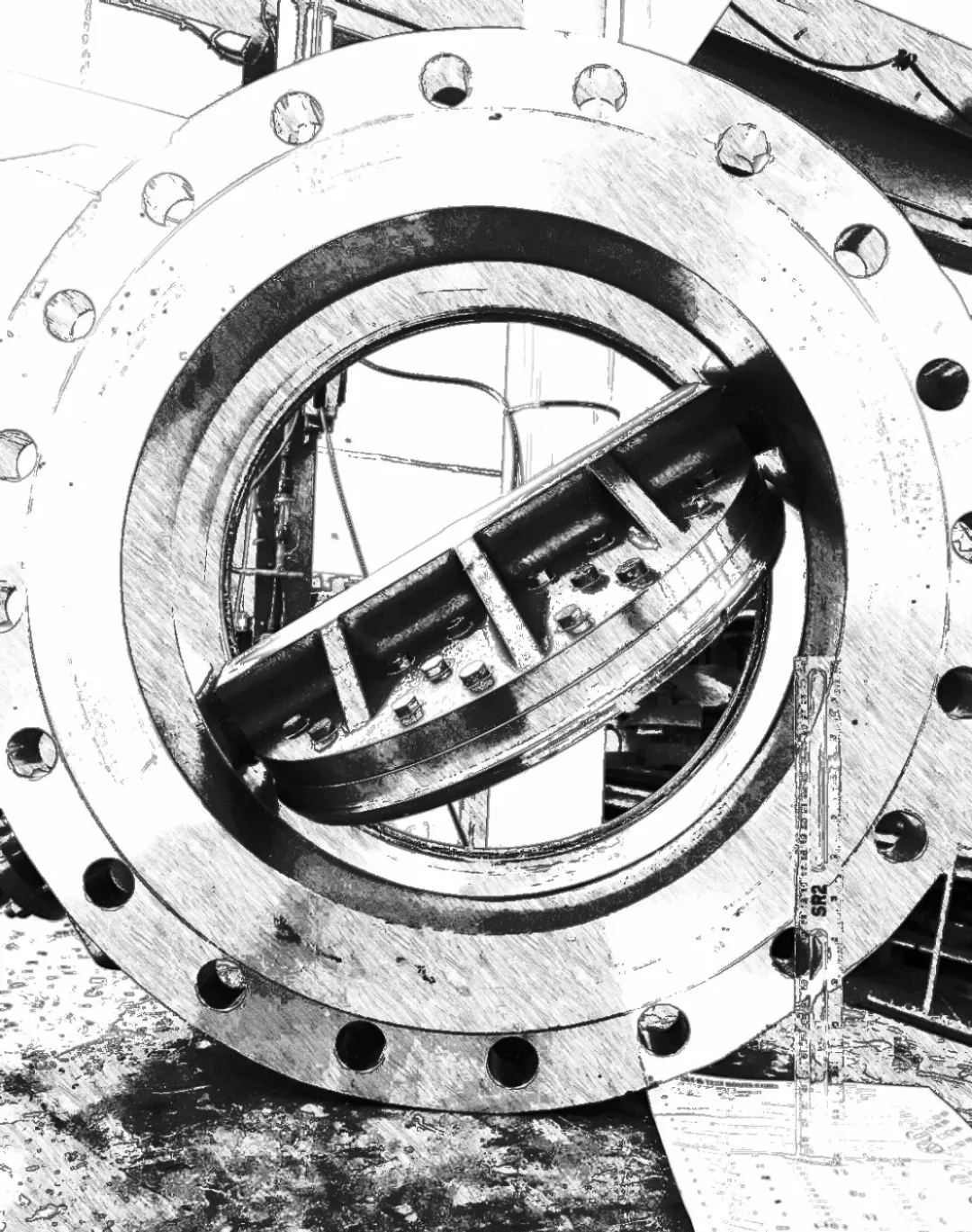

雙偏心密封蝶閥

　　雙偏心蝶閥也叫作高性能蝶閥， 主要適用于水廠、電廠、鋼廠冶煉、化工、水源泉工程、環境設施建設等系統排水用,尤其適用于水道管路上,作為調節和截流設備使用。和中線蝶閥相比， 雙偏心蝶閥更耐高壓， 壽命更長， 穩定性好。和其它閥門相比， 口徑越大材料越輕，成本就更低。但是由于中間有蝶板， 流阻大， 所以小于DN200 的蝶閥是沒有很大意義的。

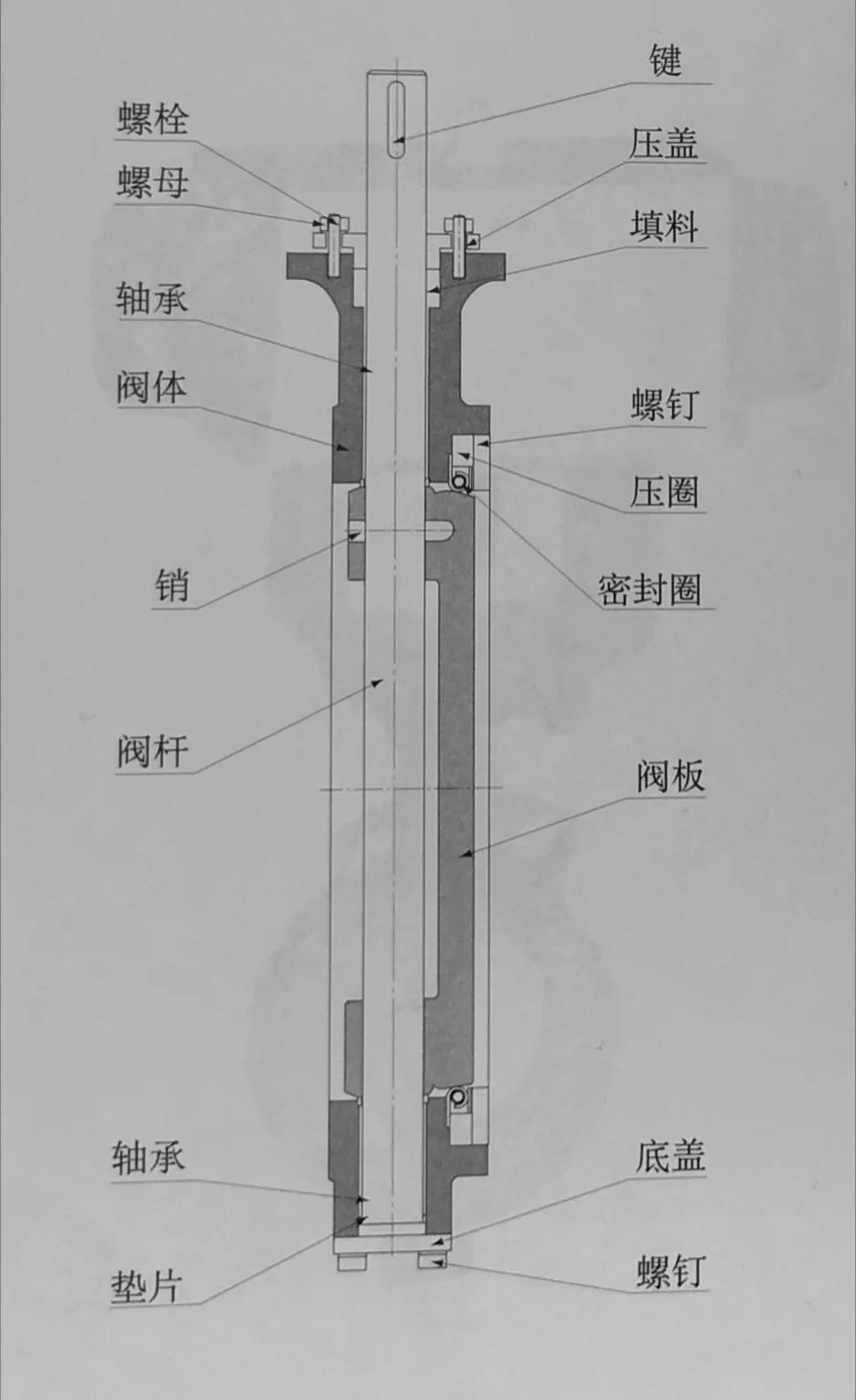

閥體結構

閥座結構

雙偏心設計

有Xiao減少閥座磨損，能保持閥門長時間的安全密封與運作。經試驗,閥門開關70萬次時,仍能保持零泄漏。

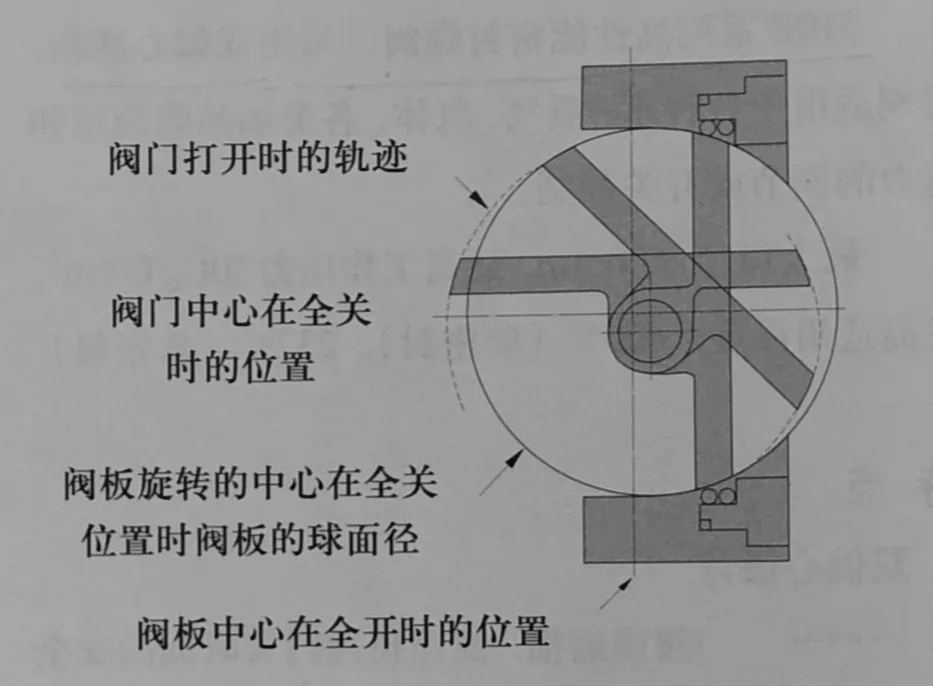

雙偏心蝶閥工作原理

　　雙偏心蝶閥在單偏心蝶閥的基礎上進一步改良。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消Chu了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。刮擦的大幅度降低、同時還使得雙偏心蝶閥也可以采用金屬閥座、提高了蝶閥在高溫領域的應用。

　　1.設計合理,結構緊湊,裝拆容易,便于維修。

　　2.采用偏心結構,減少密封圈的摩擦,延長閥門使用壽命。

　　3.完全密封,泄漏為零。可以用于超高真空工況

　　4.更換閥板密封圈、蝶板,轉軸等材質,可適用多種介質和不同溫度

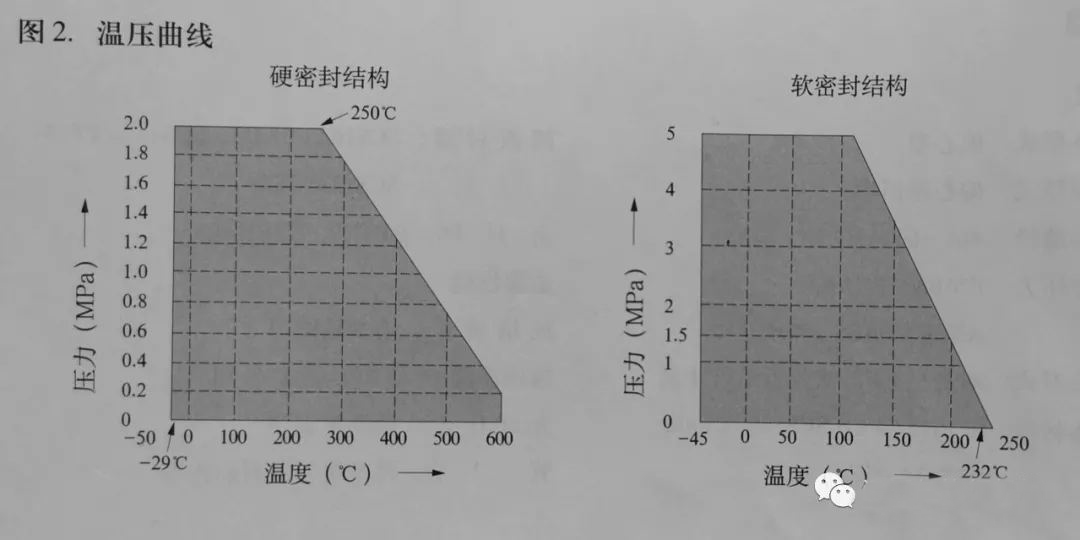

三偏心硬密封蝶閥

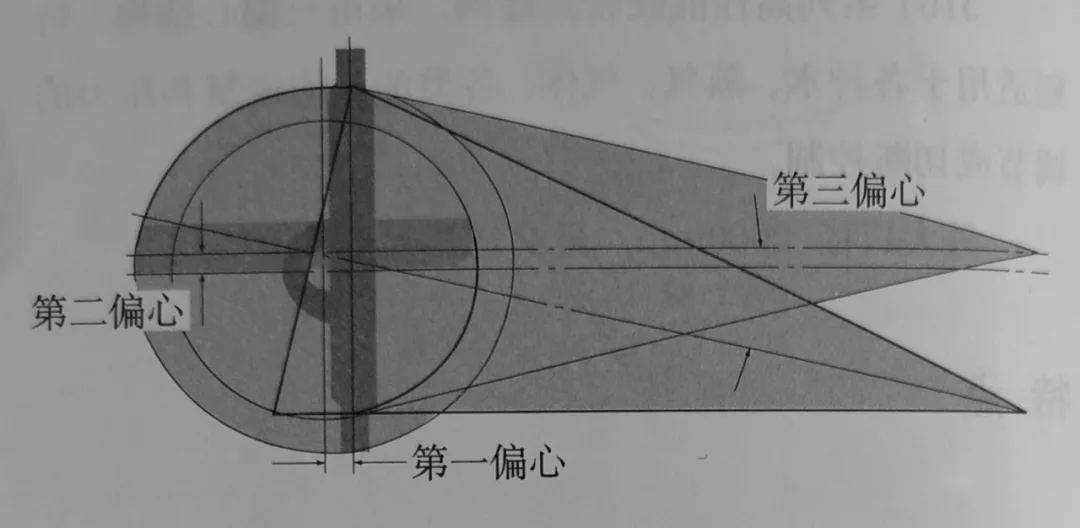

　　閥桿軸心同時偏離碟片中心及本體中心，且閥座回轉軸線與閥體通道軸線有一定角度的，稱為三偏心蝶閥。

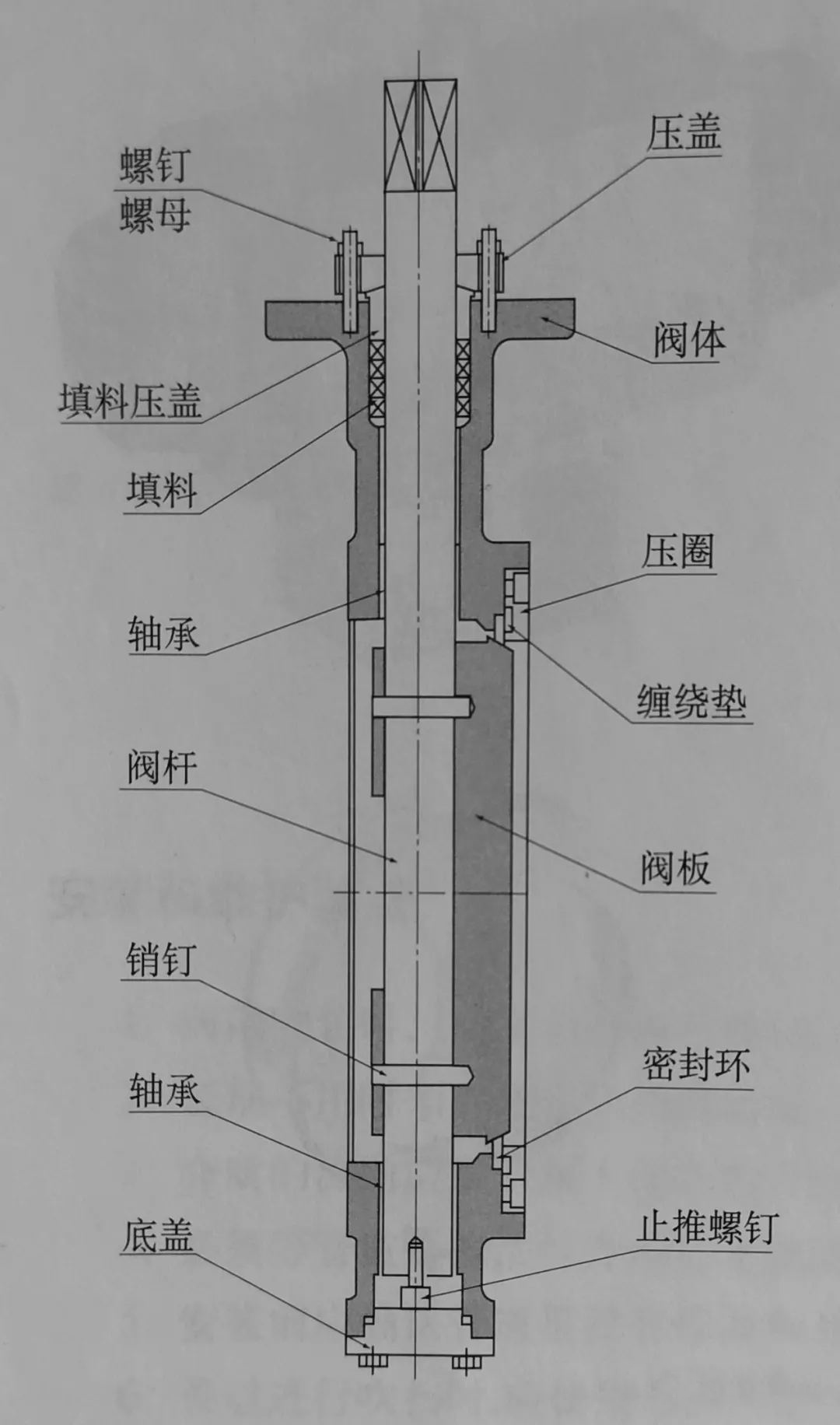

閥體結構

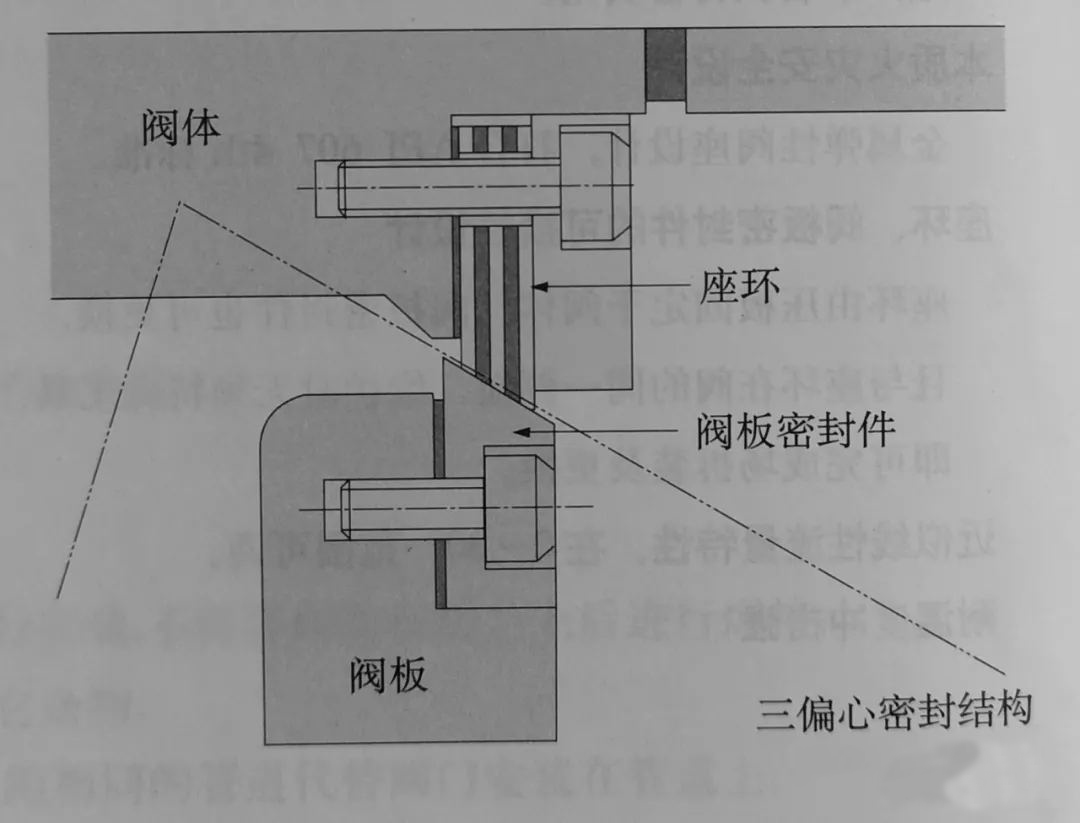

三偏心蝶閥原理閥座結構圖

閥座結構圖
